Description

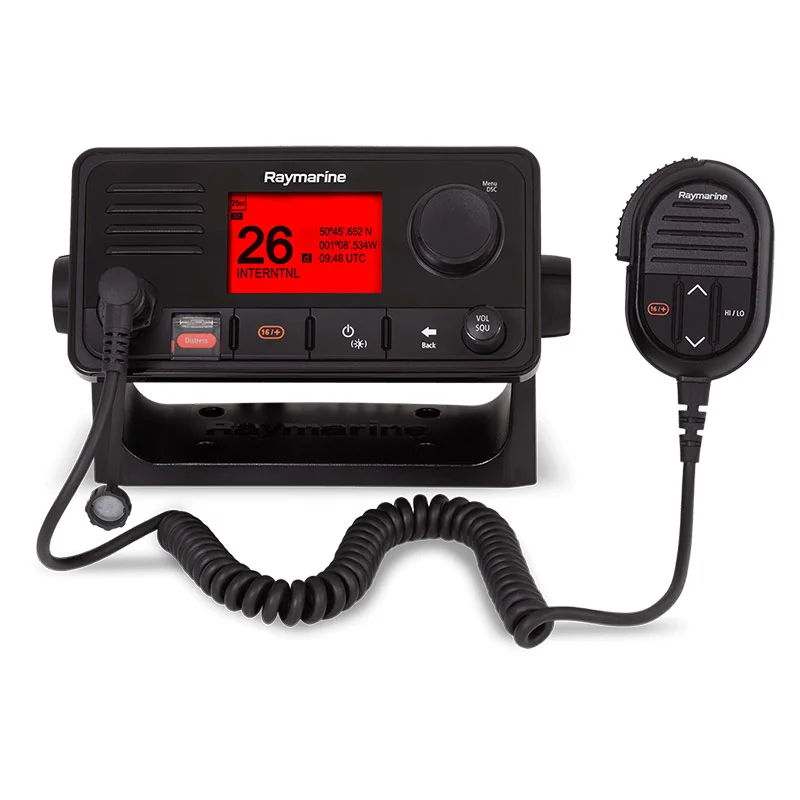

- Große Marine-UKW-Funkanlage mit Digital Selective Calling
- Integrierter AIS-Empfänger bietet Zieldaten für Kartenplotter, Radar und Instrumente
- Nebelsignal- und Lautsprecherfunktionen mit Warnsirene (M95435)
- Kabelgebundene oder kabellose Erweiterung mit optionalen RayMic-Handgerät-Stationen
- Integrierter GPS-/GNSS-Empfänger mit einer Verbindungsstelle für eine optionale externe Antenne
- Nmea2000- und Nmea0183-Netzwerk für die Integration mit Onboard-Systemen
- Audioausgangs-Verbindung für optionalen passiven Erweiterungslautsprecher (A80542)
- Oberflächen- und Zapfen-Montage-Kits enthalten
- Entwickelt, um die Familie der Axiom-MFDs perfekt zu ergänzen
Umgebungsspezifikation
| Betriebstemperatur | -20ºC (-4ºF) bis +60ºC (140ºF) |
| Lagertemperatur | -25ºC (-13ºF) bis +70ºC (158ºF) |
| Relative Luftfeuchtigkeit | 95% |
| Wasserfestigkeit | IPx6 IPx7 |
| Anschlüsse | 1x NMEA 0183
1 x Seatalkng ® / NMEA 2000 1x Handmikrofon-Verbindung vorne 1x Anschluss für Zweitstation hinten 1 x Audio (RCA) 1 x GNSS (GPS) Antenne (TNC) |
Stromversorgung
| Nennspannung | 12V DC (Verpolungs- und Überspannungsschutz) |
| Betriebsspannungsbereich | 9V DC bis 16V DC |
| Stromverbrauch | Weniger als 6A bei hoher Leistung (13,6V)
Standby: 600mA Empfangen: 2A Megafon: 3A (8O) / 6A(4O) |
Sender
| Kanäle | Alle verfügbaren Kanäle im UKW-Seefunkband für International, USA und Kanada |
| Frequenzbereich | 156,000MHz bis 157,425MHz / 155,500MHz bis 161,425MHz (Privatkanäle) |
| Frequenzstabilität | +/- 1,5ppm |
| Kanalabstand | 12,5 kHz |
| Ausgangsleistung | Niedrige Sendeleistung – 1W
Hohe Sendeleistung – 25W |
| Störende Missionen | Besser als -36dBm bei 25W (weniger als 0,2µW) |
| Maximale Abweichung | +/- 5kHz |
| Antennenimpedanz | 50Ohm (typisch) |
Empfänger
| Empfängertyp | Doppelkonversion Super-Heterodyn |
| Kanäle | Alle verfügbaren Kanäle im UKW-Seefunkband für International, USA und Kanada |
| Frequenzbereich | 156,050MHz bis 163,275MHz / 155,500MHz bis161,425MHz (Privatkanäle) |
| Empfindlichkeit | Besser als 1Mikrovolt EMF bei 20dB SINAD |
| Squelch-Empfindlichkeit | Weniger als -2dBµ EMF |
| Brummen und Rauschen | Besser als -40dB |
| Audioverzerrung | Weniger als 10% |
| Empfängerempfindlichkeit | Entfernung — 119dBm (0,25uV) bei 12dB SINAD (typisch)
lokal — 110dBm (0,7uV) bei 12 dB SINAD (typisch) |
| Selektivität benachbarter Kanäle | Größer als 70 dB |
| Unterdrückung von Hintergrundrauschen | Größer als 70 dB |
| Intermodulationsunterdrückung | Größer als 70dB |
Lautsprecher
| Lautsprecherleistung der Basisstation | 2,5W (8O) |
| Leistung Handmikrofon | 1W (16O) |
| Leistung externer Lautsprecherausgang | 5W (8O) |
| Leistung des Handgerätlautsprechers | 1W (16O) |
| Megafon-Ausgangsleistung | 25W (4O) / 12W (8O) |
GNSS (GPS)
| Kanäle | 72 |
| Kaltstart | < 2 Minuten |
| IC-Empfindlichkeit des Empfängers | –167dBm (Tracking) / –148dBm (Suche) |
| GNSS-Kompatibilität | GPS
GLONASS *Beidou |
| SBAS-Kompatibilität | WAAS
EGNOS MSAS |
| Sonderfunktionen | Aktive Stör- und Interferenz-Reduktion |
| Betriebsfrequenz | GPS L1 C/A
GLONASS L10F Beidou B1 |
| Signalerfassung | Automatisch |
| Almanach-Aktualisierung | Automatisch |
| Geodätisches Datum | WGS-84 (Alternativen verfügbar über Raymarine-MFD) |
| Bildwiederholfrequenz | 10Hz (10 Mal pro Sekunde gleichlaufendes GNSS) |
| Antenne | Intern – Keramik-Chip, oben an der Einheit angebracht
Extern – passive Antennenverbindung über TNC-Anschluss |
| Positionsgenauigkeit | Ohne SBAS: <= 15Meter 95% der Zeit
Mit SBAS: <= 5Meter 95% der Zeit |
AIS
| Klassentyp | Nur AIS-Empfänger |
