Description

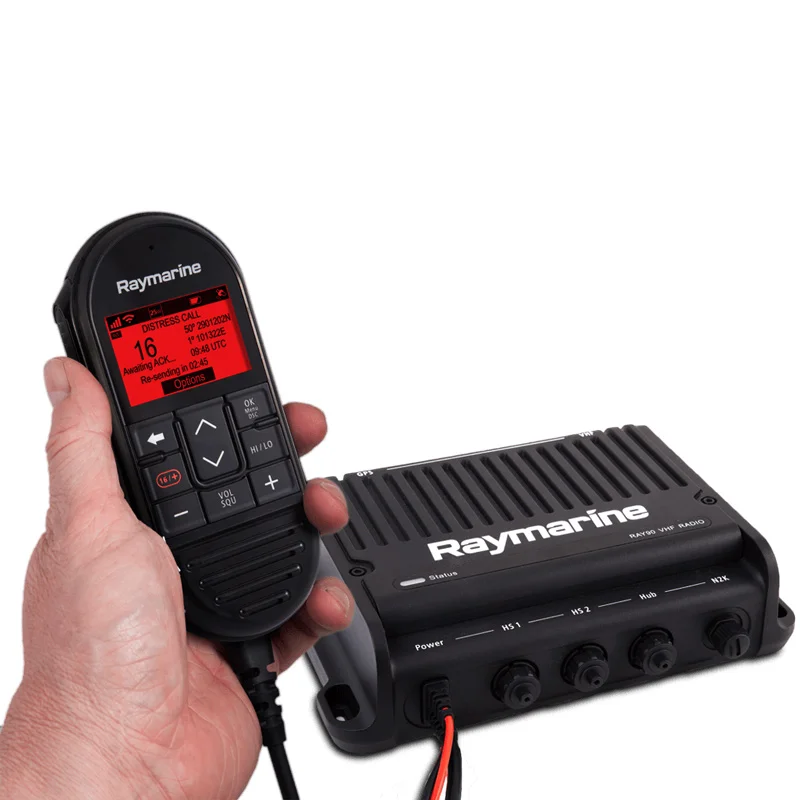

• Black Box, Dual-Station-fähige-UKW-Funkanlage
• Integrierter AIS Empfänger
• NEU – Kabelloses Handgerät und Aktivlautsprecher verfügbar
• Kabelgebundenes Handgerät und passiver Lautsprecher inklusive
• Erweiterbar auf 2 kabelgebundene RayMic Handgeräte
• Integrierter Lpudhailer Ausgang Nebelsignal-Generator
• Optionaler externer GPS-Empfänger und DSC (selektives Anwählsystem) der Klasse D
• NMEA2000 und NMEA0183 Anschlüsse

Die Ray91 ist mit einem integrierten automatischen Identifikationssystem-Empfänger (AIS) ausgestattet. Benutzen Sie die Ray91, um Navigations- und Sicherheitsmeldungen von mit AIS ausgerüsteten Schiffen in der Nähe zu erhalten und teilen Sie sie über NMEA2000 oder NMEA0183 mit kompatiblen Multifunktionsdisplays. Mit AIS ausgerüstete Schiffe können leicht zusammen mit Ihrem Schiffsnamen, Kurs, Geschwindigkeit, CPA und anderer Reise-Information identifiziert werden.

Die Ray91 ist mit einem leistungsstarken 25 W Sender und kommerzieller Elektronik für lange Lebensdauer und hohe Leistung ausgestattet. Kanalsuchdurchlauf, Dual-Watch, Tri-Watch und Wetterwarnung sind serienmäßig. Digitales Selectiv-Calling-Radio der Klasse D und integriertes GPS machen die Einrichtung der modernen Sicherheits- und Anruffunktionen einfach. Geben Sie einfach die MMSI-Nummer Ihres Schiffs beim Einrichten ein und Sie können loslegen. Für GPS-Betrieb ist die optionale GA150 passive GPS-Antenne erforderlich.

Verwenden Sie die Positionsverfolgungsfunktion des Ray91, um bis zu 5 mit DSC-ausgerüstete Schiffe in Ihrer Nähe im Auge zu halten. Deren Positionen werden automatisch mit Ihrem Raymarine- MFD geteilt. Behalten Sie auch andere Boote in Ihrer Begleitung im Auge; überwachen Sie Schiffe von Interesse und verwalten Sie Ihre lokale Flotte. Die Ray90 unterstützt in Europa das ATIS-System auf schiffbaren Binnenwasserwegen.

Mit dem integrierten Loudhailer Ausgang der Ray91 werden Sie an Deck und im gesamten Hafen gehört. Verbinden Sie einen optionalen Loudhailer und geben Sie Ihre Gegenwart mit 30 Watt Tonstärke plus 2-Weg-Kommando bekannt. Wenn es neblig wird, kann das Megafon so eingerichtet werden, dass er automatisch notwendige Nebelsignale für Motorboote und Segelschiffe auf dem Wasser und vor Anker abgeben kann.

Der Ray91 Transceiver ist aus massivem Aluminium für Stoß – und Vibrationsfestigkeit und maximale Wärmeverteilung. RayMic Handgeräte verfügen über sehr helle Hintergrundbeleuchtung für hervorragende Lesbarkeit bei allen Bedingungen und übergroße Tasten bieten einen sicheren Griff und einfachen Zugriff auf häufig verwendete Funktionen.

Das Ray91-System umfasst ein kabelgebundenes Handset und einen passiven Lautsprecher. Erweitern Sie Ihr System mit einer zusätzlichen Kabel-Station, damit Sie vom Thunfisch-Turm, der Flybridge, vom Steuer oder Salon oder sogar von den Kabinen aus ständig kommunikationsbereit sind! Egal wie klein oder wie groß Ihr Schiff ist, das Ray91 von Raymarine hat die gesamte Funktionalität und Leistung, die Sie für Kommunikation, Sicherheit und Lage-Bewusstsein auf dem Wasser brauchen.

ALLGEMEINE TECHNISCHE DATEN

Größe (H x B x T) Haupteinheit	Höhe = 63mm (2,48Zoll) Breite – 235mm (314in) max . Tiefe160 mm (6,30in) ohne rückseitige Kabel
Gewicht Haupteinheit	2,6kg (5,7lbs)

UMGEBUNGSBEDINGUNGEN

Wasserdichtigkeit	Gemäß IPX6 IPX7 Gemäß EN60945
Betriebstemperaturbereich	-25°C bis 55°C
Lagertemperaturen	-25°C bis 70°C
Luftfeuchte	bis 95%

ELEKTRISCHES

Kommunikationsschnittstelle	NMEA 0183 (Version 4.01); NMEA2000 (Version 3.101)
Nennspannung	12 V (DC) Verpolungs- und Überspannungsschutz	Wiederaufladbare Lithium-Ionen-Batterie 2000mAh	12V (DC) Verpolungs- und Überspannungsschutz
Betriebsspannungsbereich	9 bis 16V DC		9 bis 16V DC
Stromaufnahme	Weniger als 6A bei hoher Leistung (13,6V) Standby: 600mA Empfangen: 2Amp	1Amp Nominal	Weniger als 6A bei hoher Leistung (13,6V) Standby: 600mA Empfangen: 2Amp
Sicherungsanforderungen			Zwischengeschaltete Sicherung = 1,25A Thermoschutzschalter = 1,25A
Auflade-Art			Kabelloses induktives Laden

SENDER

Kanäle	Alle verfügbaren Kanäle im UKW-Seefunkband für International, USA und Kanada
Frequenzbereich	156,000 – 157,425 MHz 155,500 bis 161,425 MHz private Kanäle
Frequenzstabilität	+ / – 1,5 ppm
Kanalabstand	12,5 kHz
Ausgangsleistung	Hohe Leistung = 25 Watt Geringe Leistung = 1 Watt
Nebenwellen-Aussendungen	Besser als -36dBm bei 25W (weniger als 0,25 µW)
Maximale Abweichung	+/- 5kHz
Antennenimpedanz	50Ohm typisch

EMPFÄNGER

Empfängertyp	Doppelkonversion Super-Heterodyn
Kanäle	Alle verfügbaren Kanäle im UKW-Seefunkband für International, USA und Kanada
Frequenzbereich	156,000 – 157,425MHz 155,500 bis 161,425MHz private Kanäle
Funkfrequenz		2.4GHz	2.4GHz
Empfindlichkeit:	Besser als 1 Mikrovolt EMF bei 20dB SINAD
Squelch-Empfindlichkeit	Weniger als -2dBµ EMF
Brummen und Rauschen	Besser als -40dB
Audioverzerrung	Weniger als 10%
Empfängerempfindlichkeit	Distanz -119dBm (0,25uV) bei 12 dB SINAD ← Typisch Lokal -110dBm (0,7uV) bei 12 dB SINAD ← Typisch
Selektivität benachbarter Kanäle	Größer als 70 dB
Unterdrückung von Hintergrundrauschen	Größer als 70 dB
Intermodulationsunterdrückung	Größer als 70dB

LAUTSPRECHER (AKTIV PASSIV)

Externe passive Lautsprecher-Leistung	5W (4Ω) / 2,5W (8Ω) (Passiv)	5W (8Ω) (Aktiv)
Megafon-Ausgangsleistung	24W (4Ω) / 12W (8Ω)

GPS

Anzahl der Kanäle	72
Kaltstart	29s
IC-Empfindlichkeit des Empfängers	-167 dBm (Tracking) / -148 dBM (Suchen)
GNSS-Kompatibilität	GPS GLONASS *BeiDou
SBAS-Kompatibilität	WAAS EGNOS MSAS
Sonderfunktionen	Aktive Stör- und Interferenz-Reduktion
Betriebsfrequenzen	GPS – l1 C/A GLONASS L10F Beidou b1
Signalerfassung	Automatisch
Almanach-Aktualisierung	Automatisch
Geodätisches Datum	WGS-84 (Alternativen verfügbar über Raymarine-MFD)
Bildwiederholfrequenz	20Hz (20 Mal pro Sekunde GNSS)
Positionsgenauigkeit	Ohne SBAS: <2,5 Meter 95% der Zeit mit SBAS: <2 Meter 95% der Zeit

AIS

Klassentyp

AIS – nur empfangen

Lieferumfang

• 1 Ray90 / Ray91 UKW-DSC-Funk (einschließlich befestigtem Strom- und Datenkabel)
• 2 RayMic – Sprechgerät-Halterung
• 3 RayMic – Sprechgerät
• 4 RayMic Handgerät-Adapterkabel (12-polige Buchse zu 12-poligem Stecker mit RCA-Audio)
• 5 Passiver Lautsprecher
• 6 Passive Lautsprecher-Montage: Dichtung
• 7 Passive Lautsprecher-Montage: Schrauben x 4
• 8 Dokumentation
• 9 UKW-Funk-Montage: Schrauben x 4
• 10 Handgerät-Gabel-Montage: Schrauben x 4
• 11 DeviceNet-an-SeaTalkng®-Adaptor
