Schenker Qube 100 Entsalzungsanlage

Innovative Wassermacher seit 1998

Schenker wurde 1998 gegründet und ist ein führenderHersteller hochwertiger Wassermacher, der auf einem patentiertenEnergierückgewinnungssystem basiert. Schenker ist heutzutage eininternationales Unternehmen in Italien, das ein leistungsfähiges Vertriebsnetzin 34 Länder weltweit abdeckt. Wir verkaufen seit über 8 Jahren SchenkerWatermaker und sind einer der führenden Händler bei Schenker.

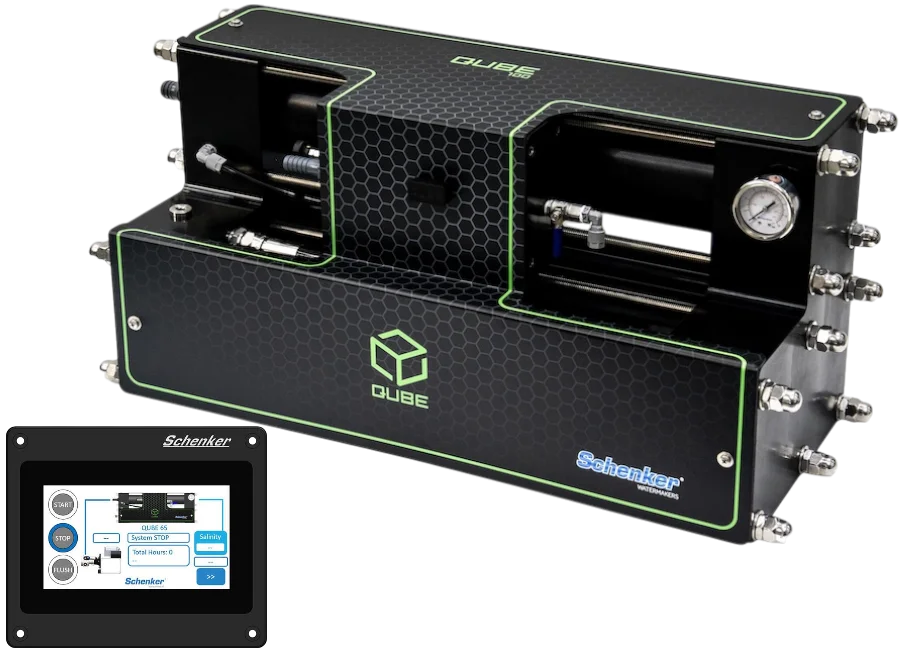

Diesuperkompakte Seewasserentsalzungsanlage QUBE 100vonSCHENKERvereintmodernes, platzsparendes Design mit außergewöhnlicher Effizienz – ideal fürBoote mit stark begrenztem Einbauraum. Dank ihrer innovativen, nahezuquadratischen Bauform lässt sich die QUBE 100 selbst dort installieren, woherkömmliche Wassermacher keinen Platz finden.

Die Bedienung ist bewusst einfach und intuitiv gehalten. Wiebei der Zen-Serie stehendrei verschiedene Display-VariantenzurAuswahl. Ein hochmodernes Energierückgewinnungssystem sorgt für eineherausragende Effizienz bei minimalem Stromverbrauch. Die Anlage kann direktüber die Bordbatterien betrieben werden und arbeitet sogarnoch etwaseffizienter als die Zen-Serie.

Für maximalen Komfort an Bord ist die QUBE 100 miteinemextrem leisen und zuverlässigen bürstenlosen Elektromotorausgestattet.Eine intelligente Rückkopplungssteuerung passt die Pumpendrehzahl je nachTemperatur des Seewassers automatisch an. Dadurch bleibt der Betriebsdruckkonstant, die Spülvorgänge werden optimiert und unter günstigen Bedingungenproduziert die Anlagehäufig 10–20 % mehr Frischwasserals dieangegebene Nennleistung. Auch ein großer Vorteil ist, dass die Anlage beimSpülvorgang die Motordrehzahl um 30 % reduziert.

Mit einer Produktionsleistung von100 LiternFrischwasser pro Stundebei einem Energieverbrauch von nur400Watteignet sich die QUBE 65 ideal zur Versorgung einer Crew vonetwa6 bis 8 Personen. Sie ist perfekt abgestimmt aufSegelbootevon ca. 45–55 Fuß,MotorbootesowieKatamarane vonca. 35–45 Fuß.

Bei der Touch-Version stehen Ihnen im Vergleich zum Basic-Modell deutlich mehr Bedien- und Automatikfunktionen zur Verfügung:

• Remote Start/Stopp
• Timer: Produktionsdauer festlegen und Startzeit planen
• Automatische Spülung
• Intensive Spülung
• Periodische Spülung: Spülintervalle definieren (z. B. alle 6 Tage)
• Stundenzähler: Anzeige der Betriebsdauer
• Automatischer Start: Laufzeiten definieren (z. B. nach 4 Stunden automatisch in den Spülmodus wechseln und anschließend abschalten)
• Unterstützte Wartung: Das System unterstützt Sie durch periodisches Spülen und weitere Automatikfunktionen bei der Pflege und Wartung

Abmessungen: 135 × 116 mm

Zusätzlich kann die Touch-Version um weitere Funktionen erweitert werden. Diese sind optional, da die dafür benötigten Sensoren separat erworben werden müssen. Im Downloadcenter finden Sie dazu ein PDF mit ausführlichen Erklärungen.

Schenker bietet hierfür ein praktisches Set, das alle drei Sensoren beinhaltet: das Full-Monitor-Kit. Es umfasst:

• Salzgehaltsüberwachung: Stellt sicher, dass nur sauberes Wasser in der gewünschten Qualität produziert wird, indem Wasser mit unzureichender Qualität automatisch ausgeschieden wird.
• Durchflussmesser: Misst die Menge des produzierten Frischwassers.
• Druckmesser: Überwacht den Druck zwischen Pumpe und Watermaker.

Wenn Sie sich für eine Touch-Anlage entscheiden, empfehlen wir, das Kit direkt mitzubestellen. Während der Produktionszeit (ca. 2–3 Wochen) wird es bereits in die Anlage integriert, sodass es nach der Lieferung nur noch angeschlossen werden muss – ohne zusätzliche Programmierung. Bei einer Nachrüstung ist hingegen eine Programmierung gemeinsam mit Ihnen erforderlich.

Technische Daten – Qube 100 (Touch Panel)

Allgemein

• Produkttyp:Umkehrosmose-Watermaker
  • Gewicht(Hauteinheit): 42,2 kg
  • Maße(Haupteinheit): 27,8 cm x 75,4 cm x 33,6 cm (BxLxT)
  • Gewicht(Gesamtgewicht inkl. Zubehör): 50 kg
• Produktionsleistung:
  • 100l/h ±15 %
  • (26,4gal/h ±15 %)
  • bei35 ppm und 25 °C

Membransystem

• Membranen:2 × SW-4021

Elektrische Daten

• Versorgungsspannung:
  • 12V DC ±15 %
  • 24V DC ±15 %
• Stromaufnahme/ Leistungsbedarf:
  • 12V: 36 A ±15 % / 400 W ±15 %
  • 24V: 16 A ±15 % / 400 W ±15 %
  • 230V: 2,5 A ±15 % / 600 W ±15 %

Pumpensystem

• Pumpentyp:Rotationspumpe
• Betriebsdruck:7,8 – 8,2 bar
• Förderleistung:15,6 – 16,6 l/min

Betriebsbedingungen

• ZulässigeWassertemperatur: 8 – 30 °C

Filtration

• Vorfilter:
  • 1 ×5-Mikron-Filter, 10” × 2½”
  • 1 ×Aktivkohlefilter, 2⅞” × 9¾”
  • 1 xMESH FILTER mit Edelstahl Gitter (Grobfilter)

Lieferumfang:

• Wassermachermit Energierückgewinnungssystem
• Förderpumpemit Filter
• Aktivkohlefiltermit Elektroventil
• Netzfilter
• Filterschlüssel
• Rückschlagventil(Non return valve)
• Frischwasserschlauch(5 mt.) inkl. dem Fitting am Wassermacher
• Bedienpanel(Touch-Panel)
• Installationskit(Sortiment an Fittingen und Schrauben)
• Gebrauchsanweisung

Maritimo Info:Für die Druckseite (der hellblaueSchlauch in der Skizze) benötigen Sie denSchenker PN10 Wasserschlauch. Für die drucklose Seite(der dungelblaue Schlauch in der Skizze) benötigen Sie denHoses PVC-Gewebe Schlauch mit Stahleinlage in 16mm.Denken Sie auchnoch an die richtigenSchlauchschellenfür die Schläuche!

Tipp:Achten Sie darauf, dass der Borddurchlassbei der Installation derSchenker Qube 100optimal positioniertist: Er sollte sowohl tief als auch zentral im Rumpf angebracht werden undkeinesfalls vor dem Kiel liegen. Zudem ist sicherzustellen, dass er ausreichendAbstand zum Toilettenabfluss hat.

Für beste Ergebnisse empfehlen wireinenBorddurchlass mit 3/4 Zoll Durchmesser, idealerweiseausgestattet mit einemAnsauggitter,um eine zuverlässige und effiziente Meerwasserzufuhr zu gewährleisten.
